產品介紹

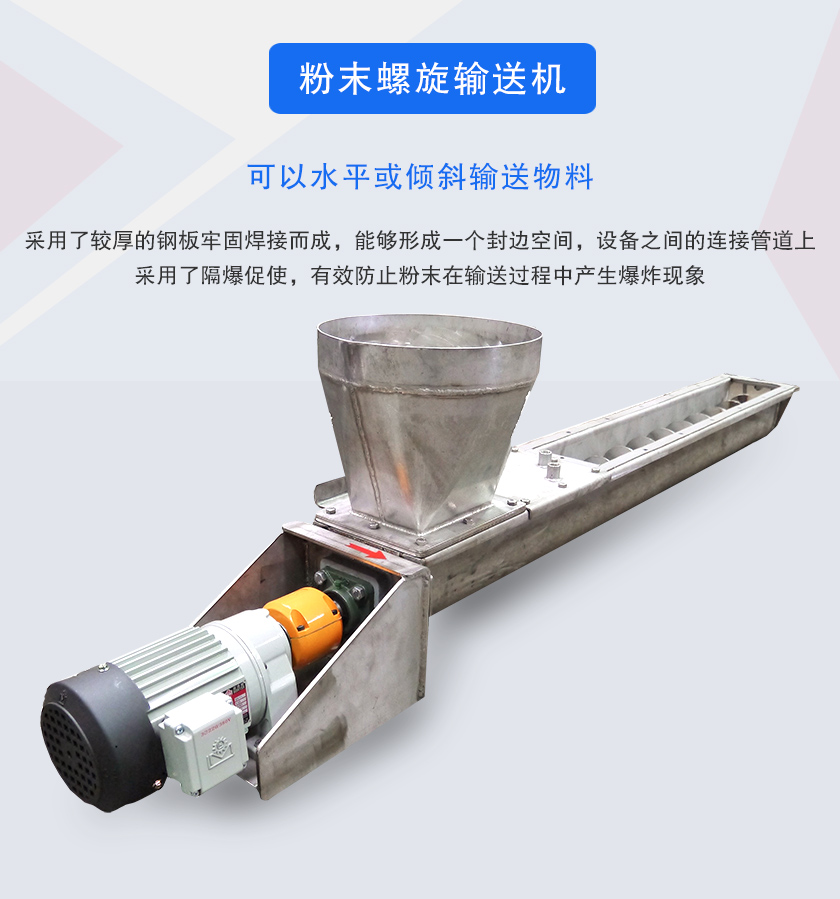

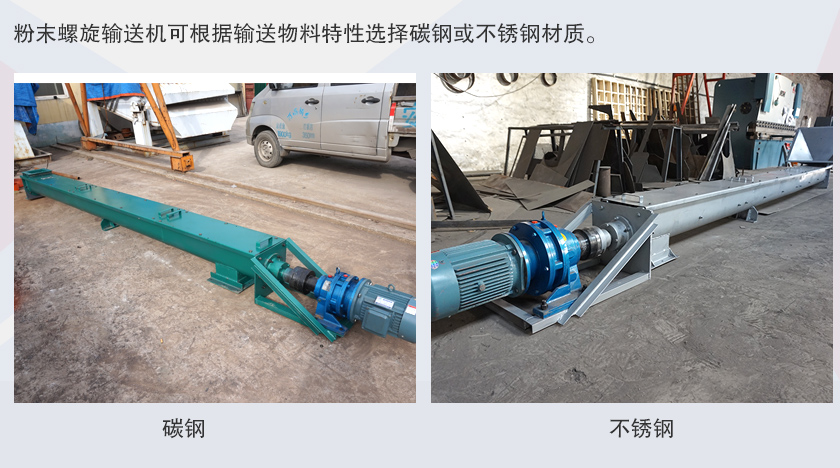

粉末螺旋輸送機主要是針對粉末物料輸送而設計的一種螺旋輸送設備，其上下蓋板采用了較厚的鋼板牢固焊接而成，能夠形成一個封邊空間，設備之間的連接管道上采用了隔爆促使，有效防止粉末在輸送過程中產生爆炸現象，還可以減少粉末在輸送過程中的揚塵，避免了對輸送環境的污染。粉末螺旋輸送機可以水平或傾斜輸送物料，根據用戶輸送長度的要求可采用加長設計。粉末螺旋輸送機可根據輸送物料特性選擇碳鋼或不銹鋼材質。

行業應用

粉末螺旋輸送機廣泛應用于建材,化工,電力,冶金,木炭,糧食等行業。適合水平或傾斜輸送粉狀物料,例如煤,灰、渣、水泥和谷物等，輸送物料溫度低于200°C。使用的環境溫度為-2050℃，輸送機傾斜角度β≤20°。 輸送長度一般小于40m，長不大于70m。

突出優勢

1、能實現密封輸送，有利于輸送易飛揚的、熾熱的及氣味強烈的物料，可減小對環境的污染，改善工人的作業條件。

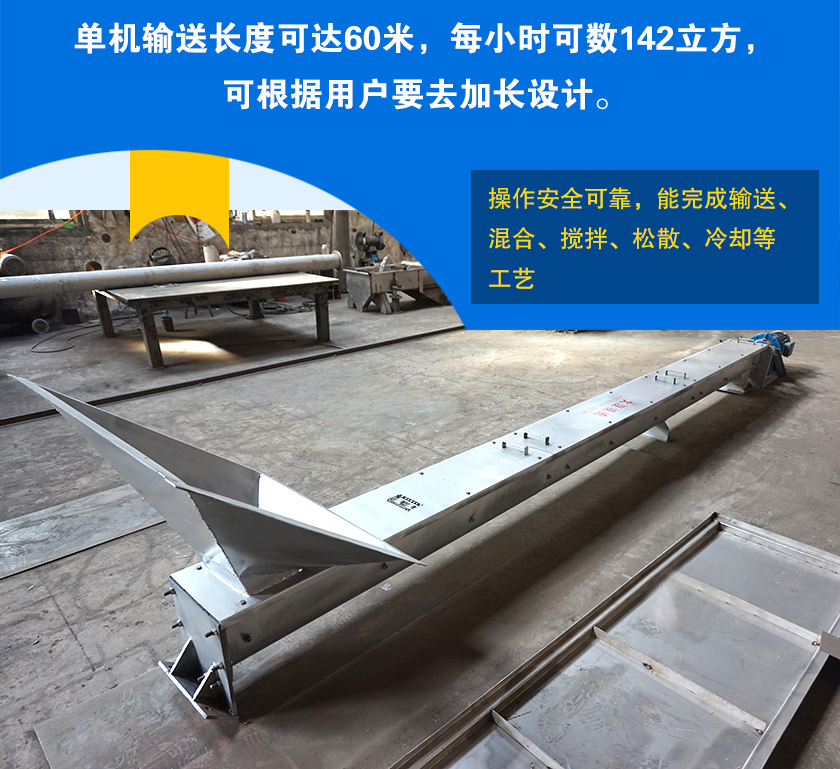

2、單機輸送長度可達60米，每小時可數142立方，可根據用戶要去加長設計。

3、能逆向輸送，也可使一臺輸送機同時向兩個方向輸送物料，即集向中心或遠離中心。

4、操作安全可靠，能完成輸送、混合、攪拌、松散、冷卻等工藝。

5、采用變徑結構，吊軸承不與物料想接觸，使用壽命長。

細節與結構

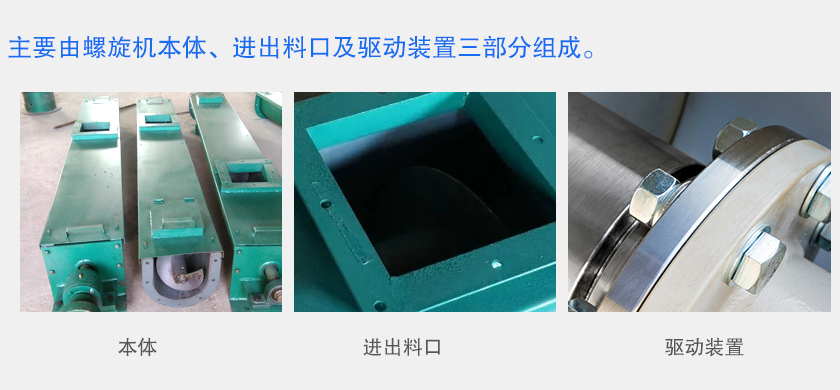

粉末螺旋輸送機主要由螺旋機本體、進出料口及驅動裝置三部分組成。

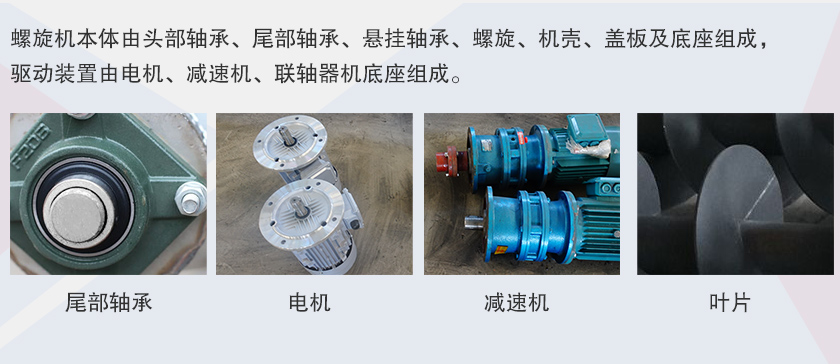

螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座組成，驅動裝置由電機、減速機、聯軸器機底座組成。

工作原理

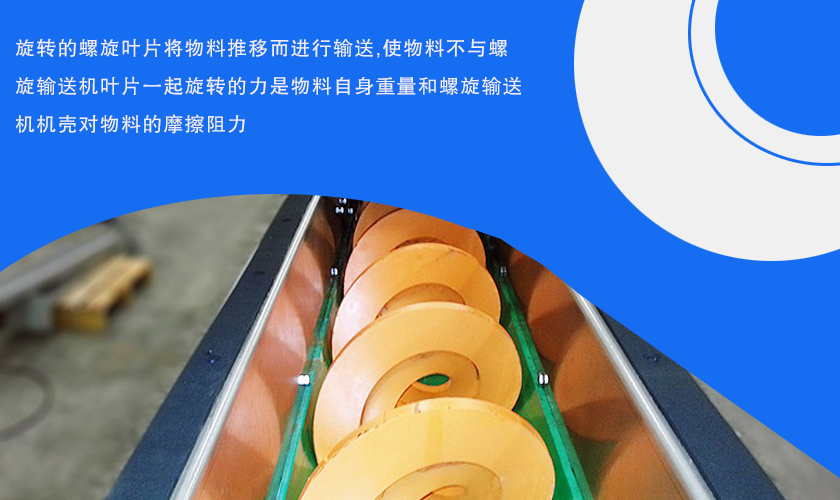

當螺旋軸轉動時,由于物料的重力及其與槽體壁所產生的摩擦力,使物料只能在葉片的推送下沿著輸送機的槽底向前移動,其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料在中間軸承的運移,則是依靠后面前進著的物料的推力。所以,物料在輸送機中的運送,完全是一種滑移運動。為了使螺旋軸處于較為有利的受拉狀態,一般都將驅動裝置和卸料口安放在輸送機的同一端,而把進料口盡量放在另一端的尾部附近。 旋轉的螺旋葉片將物料推移而進行輸送,使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力,在機長較長時,應加中間吊掛軸承。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

粉末螺旋輸送機使用方法：

1、合上粉末螺旋輸送機總電源開關，檢查粉末螺旋輸送機設備電源是否正常送入且電源指示燈是否亮。正常后進行下一步操作。

2、合上各回路的電源開關，檢查是否正常。正常狀態下為：設備不動作，粉末螺旋輸送機運行指示燈不亮，變頻器等設備的電源指示燈亮，變頻器的顯示面板顯示正常(無故障代碼顯示)。

3、、按照工藝流程依次啟動各電氣設備，上一個電氣設備啟動正常后(電機或其他設備已達到正常速度、正常狀態)再進行下一個電氣設備的啟動。

廠家服務說明

1、售前服務，積極為客戶提供技術資料支持，免費提供方案設計及投資報價預估。

2、公司派遣專業技術工程師免費進行現場指導安裝、調試，保障設備在安裝過程中的安全，協助調試到設備使用狀態。

3、公司免費培訓機器操作、檢查、保養、維修等技能。

4、設備使用過程中遇到問題，我們承諾24小時內響應，積極協助解決。

5、對所有用戶定期回訪，跟蹤產品使用情況，確保設備保持的工作狀態，幫助客戶實現效益。
