產品介紹

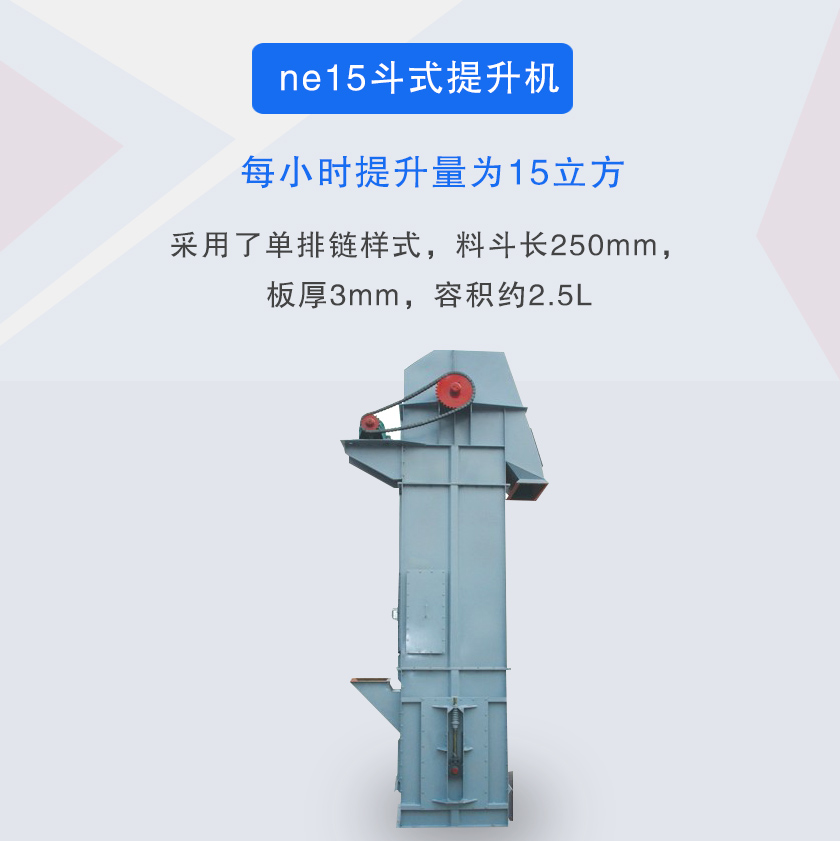

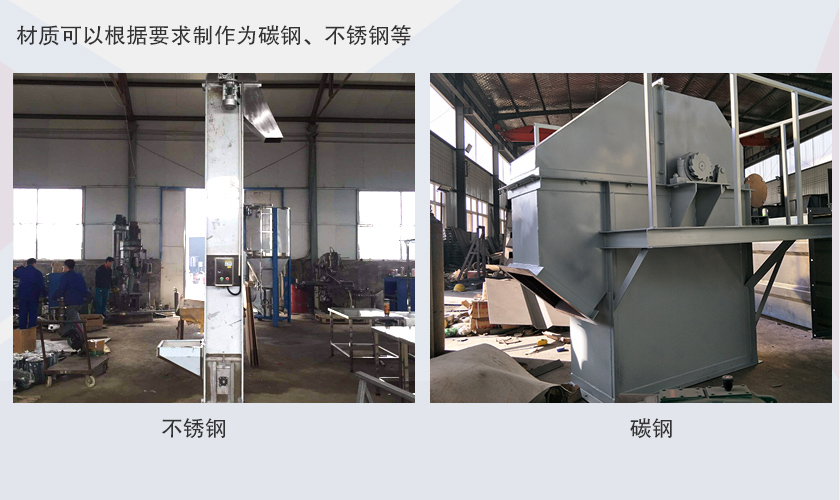

ne15斗式提升機是采用板式鏈條為牽引件的一種斗式提升機，采用了單排鏈樣式，料斗長250mm，板厚3mm，容積約2.5L，材質可以根據要求制作為碳鋼、不銹鋼等，每小時提升量為15立方。在水泥，冶金，建材，礦業等行業使用較多。

應用行業

ne15斗式提升機主要用于粉狀及塊狀物料的垂直提升，如生料、水泥、煤、石灰石、干粘土、熟料等，物料溫度一般不超過250℃，冶金、化工、建材、礦山、糧油、塑料、醫藥、食品、飼料等行業。

突出優勢

1、每小時可垂直提升15立方，適合小產量用戶使用。

2、流入式喂料，重力誘導式卸料，采用密集型布置的大容量料斗輸送，提升量大。

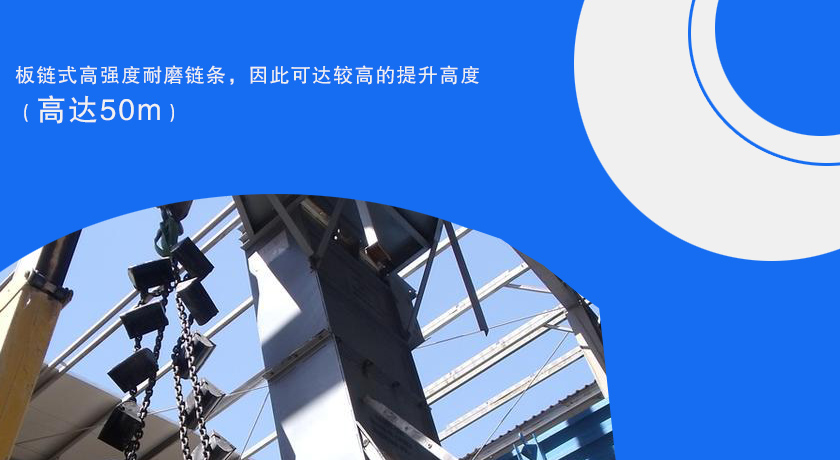

3、板鏈?zhǔn)礁邚姸饶湍ユ湕l，因此可達較高的提升高度（高達50m）。

4、喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象，使用壽命長。

5、密封式輸送，減少了物料在提升過程中揚塵現場，避免了對環境的污染。

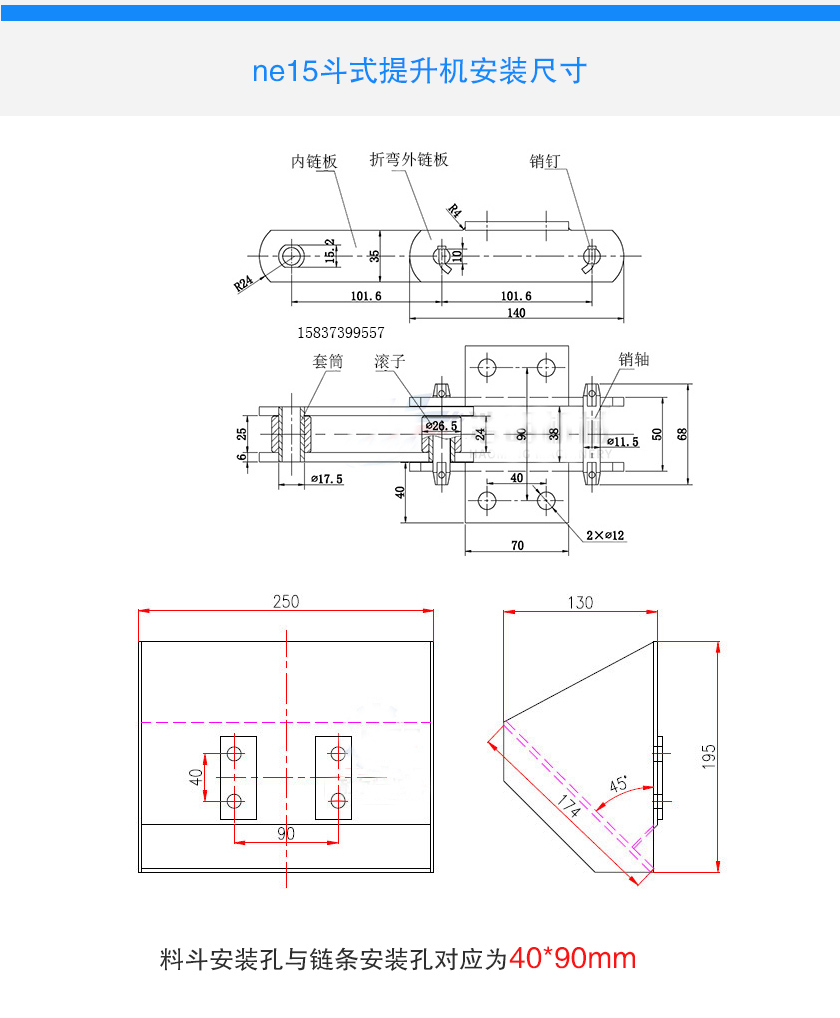

ne15斗式提升機安裝尺寸

細節與結構

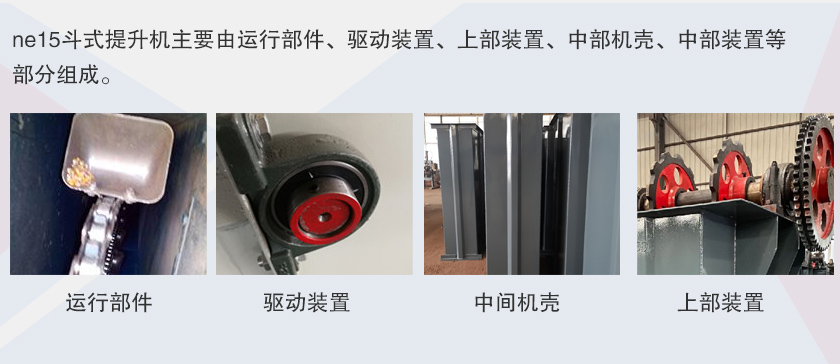

ne15斗式提升機主要由運行部件、驅動裝置、上部裝置、中部機殼、中部裝置等部分組成。

運行部件——由料斗和套筒滾子鏈條組成，采取單排鏈。

驅動裝置——采取Y系列電動機，通過液力偶合器、減速機和鏈傳動減速器與主軸聯接（溫度開關用戶自定）或采取Y系列電動機，通過三角帶、減速機（帶逆止器）和ZL聯軸器與主軸聯接。其驅動裝置分為左裝和右裝兩種。

驅動裝置分左裝和右裝兩種：

左裝：面對喂料口，驅動裝置動力在機殼左側。

右裝：面對喂料口，驅動裝置動力在機殼右側。

上部裝置——安裝有逆止器、卸料口裝有防回料板、（一二度跑偏開關、速度開關用戶自定）。

中間節——中間節分別有：首節中間節、標準中間節、帶檢視門中間節、非標中間節。

下部裝置——安裝有張緊裝置，（料位開關用戶自定）。

工作原理

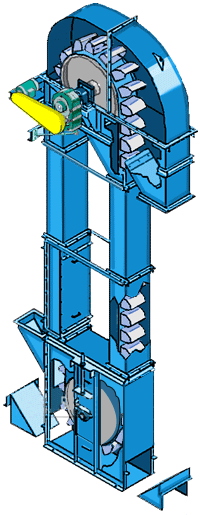

ne15斗式提升機料斗從進料口取物料，然后用鏈條提升到頂部，然后向下翻轉，繞過頂部的輪子，物料通過斗鏈或提升輸送機被傾倒到接受槽中，整個過程結束。

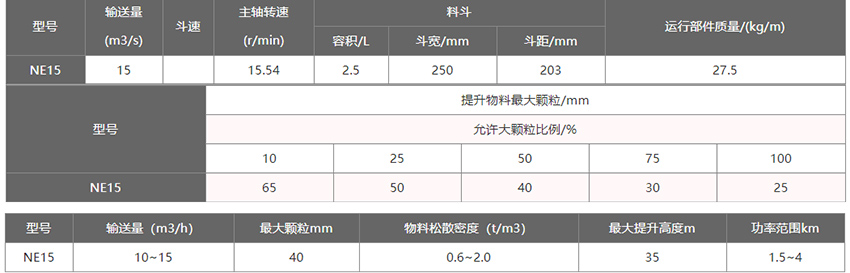

技術參數

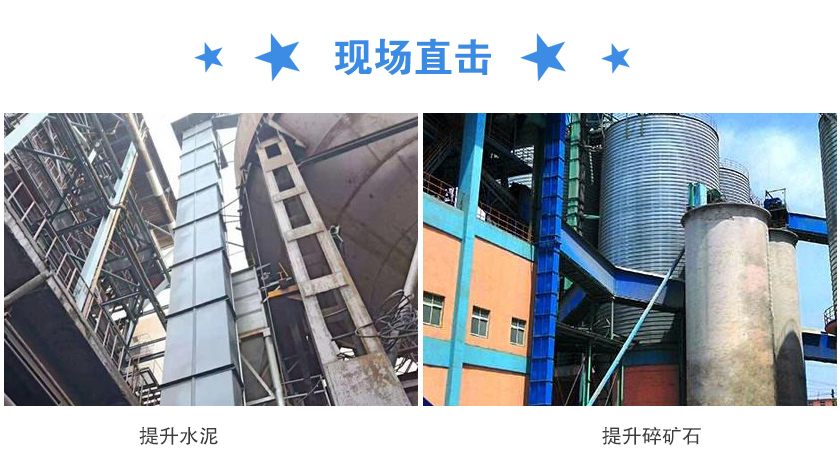

現場案例
