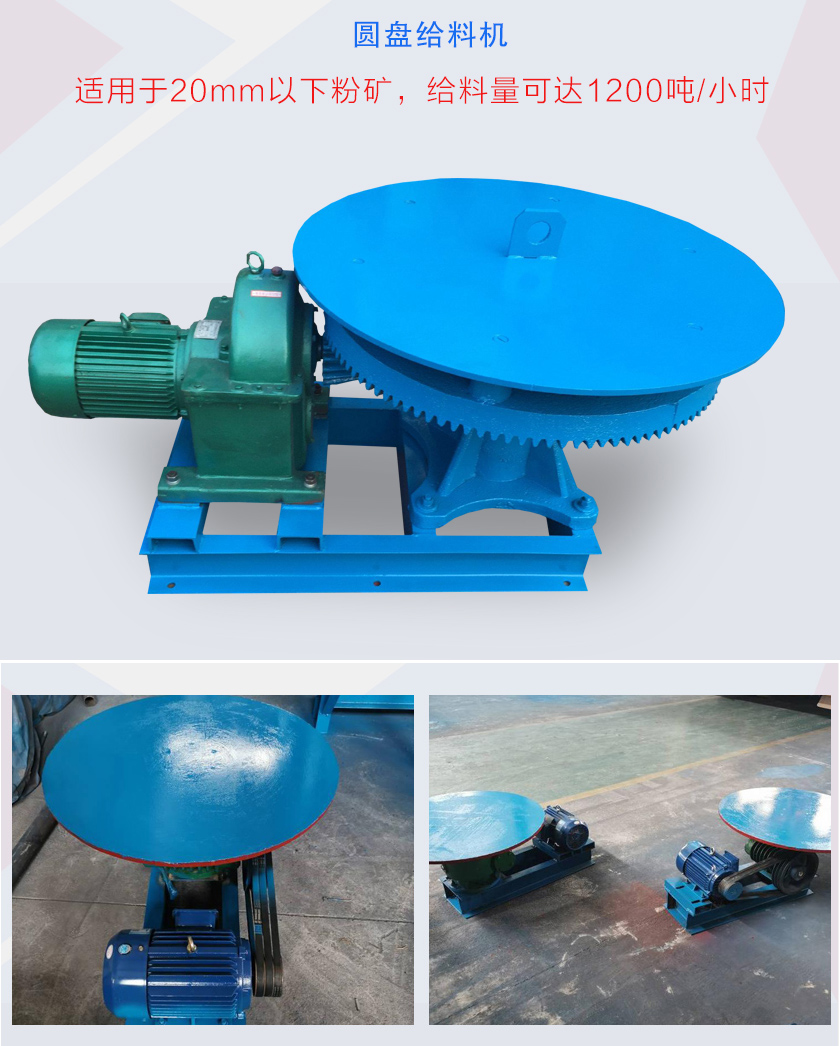

圓盤給料機可分為座式和吊式兩種形式,可做成封閉或者敞開式,適用于20mm以下粉礦的連續給料,圓盤給料機給料量可達1200噸/小時,可根據用戶要求調節喂料量,大漢圓盤給料機廠家直銷,價格便宜,歡迎用戶咨詢.
給料粒度：20mm以下 給料量：1200噸/時
全國統一銷售熱線
免費獲取報價

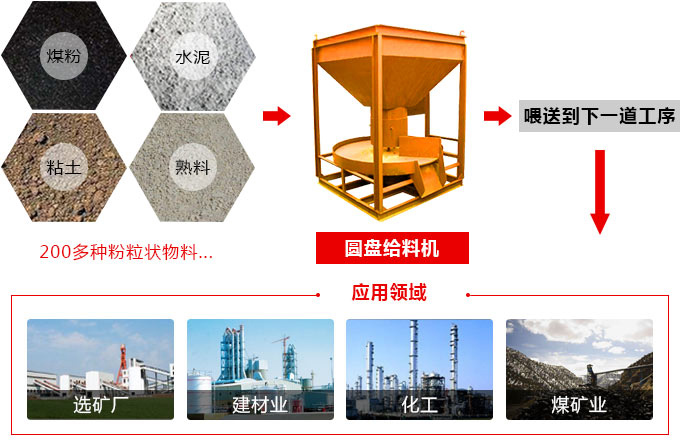

圓盤給料機也叫圓盤給礦機，主要供給選煤、選礦、燒結、電力、建材等行業中，裝載運物料機上的一種附屬機械作為運輸機給料之用。
圓盤給料機殼得為吊式和座式，可做成封閉或者敞開式，有輕型和重型之分，是常用的中選礦用給料設備。圓盤給料機是容積式計量的給料設備，適用于各種非粘性物料，不適用于流動性好的粉狀物料，物料粒度一般不大于50mm。
圓盤給料機根據不同的工作原理和用途可分為多種型號。常見的分類包括振動式圓盤給料機、旋轉式圓盤給料機和氣力式圓盤給料機。振動式圓盤給料機通過振動將物料向前輸送；旋轉式圓盤給料機通過旋轉盤面將物料送出；氣力式圓盤給料機則利用氣流將物料輸送至出料口。不同型號的圓盤給料機適用于不同的物料特性和生產需求，可根據具體情況選擇合適的型號。

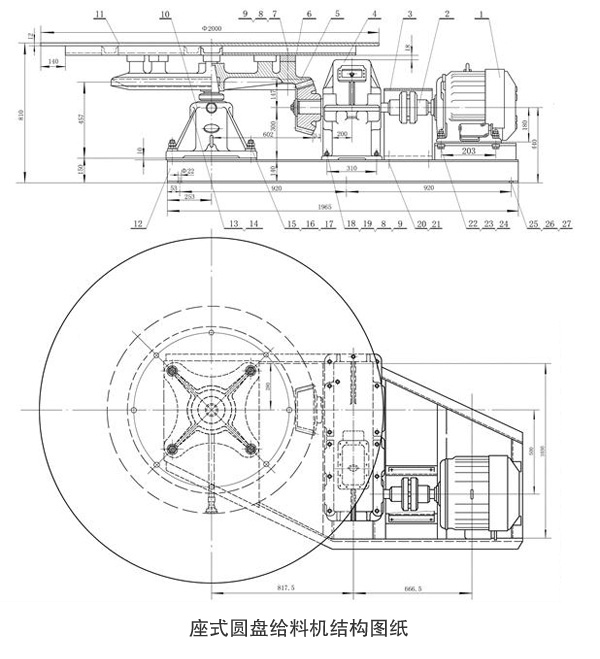

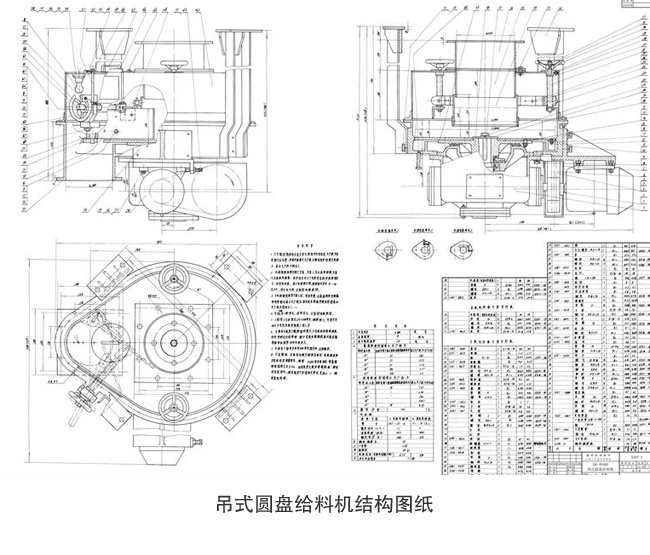

1、按安裝類型分：吊式D和座式R。
2、按給料方式分：敞開式K和封閉式B。
3、按驅動電機分：Y系列異步電動機、YCT系列電磁調速電動機和Z2系列直流電動機。
4、按減速器與圓盤主體相對位置不同分：Ⅰ型(右傳動)和Ⅱ型(左傳動)。

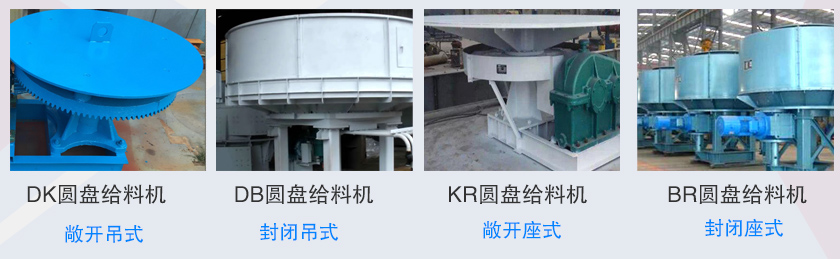

5、圓盤給料機常用型號：敞開吊式DK、封閉吊式DB、敞開座式KR、封閉座式BR。
本機分敞開吊式（DK）、封閉吊式（DB）、敞開座式（KR）、封閉座式（BR）。采用電機分交流電機和調速電機，當采用調速電機應補差價。（KR無調速電機）。圓盤給料機上鋼板盤（情板）其材料分三種有45Mn2\Mn\鋼板料“G”、輝綠巖情板“H”，注明何種形式。（KR傳動形式僅有一種)
圓盤給料機主要由電動機、減速器、圓盤、襯板、下料套筒、刮料板、擋料圈、機架等組成。
電動機：有Y系列異步電動機、YCT系列電磁調速電動機和Z2系列直流電動機3種類型。
減速器：由一級螺旋臭臭泥減速和兩級行星減速裝置組合而成，齒輪、齒軸等主要零件材料為高強度低碳合金鋼，采用滲碳、淬或、磨齒等制造工藝，承載能力強，傳動效率高。
圓盤：圓盤中心與料倉中心允許偏差≤5mm，圓盤表面必須水平，圓盤和下料套筒間隙保證在25～30mm范圍內。
襯板：主要材質有ZG40Mn2錳鋼襯板(代號Mn)、輝綠巖襯板(代號H)和鋼板料盤(代號G)等三種。
下料套筒：內壁設有襯板，襯板為耐磨16Mn鋼板制成，用埋頭螺栓固定。
刮料板：由普通碳鋼制成，并襯有耐磨16Mn襯板，安裝角度可以調整，用螺栓固定，它與圓盤盤面的間隙也可適當調整(15～25mm)。
擋料圈：有鋼板及型材組焊而成。

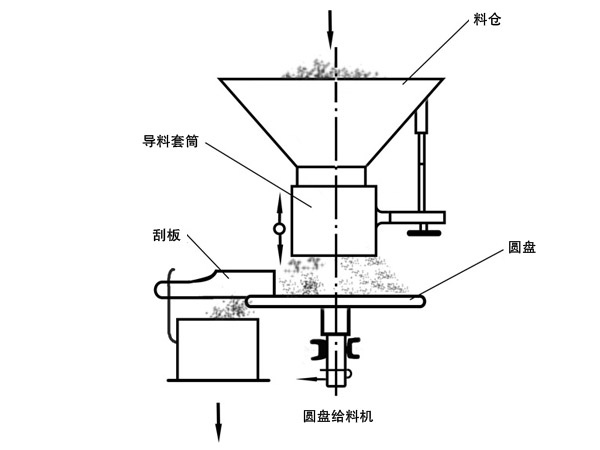

工作原理：散狀物料從料斗裝入受料筒中，物料沒受料筒壁借本身自重堆積在圓盤上，用調節螺栓調整套筒與圓盤之間的間隙，可以控制物料在圓盤上的自然堆角。圓盤轉動時，物料被圓盤上的卸料刀均勻地刮到圓盤外下落，這樣隨著圓盤轉動，物料便由卸料刀均勻刮入接料斗中。圓盤連續運轉，就完成了均勻的給料操作。調整卸料刀與圓盤之間的間隙，也可以控制給料量的多少。工作時，電動機通過皮帶輪帶動裝在蝸桿減速器上的圓盤轉動。
| 型號 | 圓盤直徑 | 生產能力m3/h | 圓盤轉數r/min | 物料粒度mm | 安裝形式 | 減速機 | 電動機 | 重量Kg | 外形尺寸 長*寬*高 |
||
| 型號 | 速比 | 型號 | 功率 | ||||||||
| DK6 | 600 | 0.6-3.9 | 8 | 25 | 敞開吊式 | 5308-01 | 53 | Y90L-6 | 1.1 | 403 | 855*960*925 |
| JZTY21-6 | |||||||||||
| DK8 | 800 | 1.4-7.6 | 8 | 30 | 敞開吊式 | 5308-1-0 | 53 | Y90L-6 | 1.1 | 555 | 1085*1089*1520 |
| JZTY21-4 | |||||||||||
| DK10 | 1000 | 2.5-16.7 | 7.5 | 40 | - | 5312-01 | 52 | Y100L-6 | 1.5 | 827 | 1350*1350*1427 |
| JYTY22-4 | |||||||||||
| DK13 | 1300 | 4.2-27.9 | 6.5 | 50 | - | 5316-01 | 54 | Y132S-6 | 3 | 1150 | 1735*1516*1427 |
| JZTY32-4 | |||||||||||
| DK16 | 1600 | 7-18.6 | 6 | 60 | - | 5319-01 | 62 | Y132M1-6 | 4 | 2125 | 2115-2050*1535 |
| JYTY41-4 | |||||||||||
| DK18 | 1800 | 9.2-60 | 5 | 70 | - | 5322-01 | 62 | Y132M2-6 | 5.5 | 2900 | 2365*2030*1963 |
| JZTY42-4 | |||||||||||
| DK20 | 2000 | 13.6-38 | 5 | 80 | - | 5322-01 | 62 | Y132M2-6 | 5.5 | 3140 | 2620*2150*2165 |
| JZTY42-4 | |||||||||||
| DB6 | 600 | 0.6-3.9 | 8 | 25 | 封閉吊式 | 5308-01 | 53 | Y90L-6 | 1.1 | 490 | 855*980*1052 |
| JZTY21-4 | |||||||||||
| DB8 | 800 | 1.1-7.6 | 8 | 30 | - | 5308-1-0 | 52 | Y90L-6 | 1.1 | 597 | 1085*1089*1152 |
| JZTY21-4 | |||||||||||
| DB10 | 1000 | 2.5-16.7 | 7.5 | 40 | - | 5212-01 | 52 | Y100L-6 | 1.5 | 906 | 1263*1350*1237 |
| JZTY22-4 | |||||||||||
| DB13 | 1300 | 4.2-27 | 6.5 | 50 | - | 5316-01 | 54 | Y132S-6 | 3 | 1240 | 1516*1735*1597 |
| JZTY32-4 | |||||||||||
| KR10 | 1000 | 0-14 | 7.5 | 40 | 敞開座式 | TZQ350 | 31.5 | Y112M-6 | 2.2 | 740 | 720*1430*650 |
| KR15 | 1500 | 0-25 | 7.5 | 55 | - | JZQ400 | 31.5 | Y132M2-6 | 5.5 | 1280 | 920*1750*720 |
| KR17 | 1700 | 0-50 | 7.5 | 60 | - | JZQ400-Ⅲ-1Y | 31.5 | Y132M2-6 | 5.5 | 1320 | 920*1750*720 |
| KR20 | 2000 | 0-100 | 7.5 | 80 | - | JZQ500-Ⅲ-1Y | 31.5 | Y160L-6 | 11 | 1754 | 1030*1965*810 |
| BR10 | 1000 | 0-13 | 6.3 | 50 | 封閉座式 | ZS50-8-ⅠⅡ | 63 | Y132S-6 | 3 | 1223 | 1932*1520*895 |
| BR15 | 1500 | 0-30 | 6.3 | 50 | - | ZS75-3-ⅠⅡ | 63 | Y160M-6 | 7.5 | 2710 | 2841*1920*1122 |
| BR20 | 2000 | 0-80 | 4.79 | 50 | - | BR20-2 | 87 | Y160L-6 | 11 | 5234 | 3374*2016*1122 |
| JZTY61-4 | 15 | ||||||||||
| BR25 | 2500 | 0-120 | 4.72 | 50 | - | BR25-2 | 88.2 | Y200L1-6 | 18.5 | 7747 | 3790*2500*1122 |
| JZTY71-4 | 22 | ||||||||||
| BR30 | 3000 | 180 | 3.1 | 20 | - | BR30-2 | 128.87 | Y200L2-6 | 22 | 1335 | 4600*2958*1420 |
