產品概述

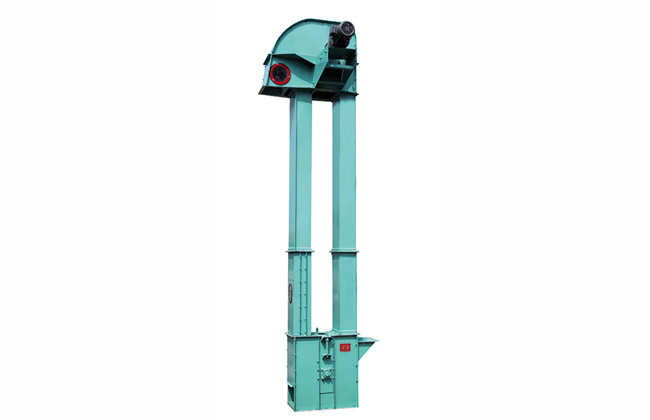

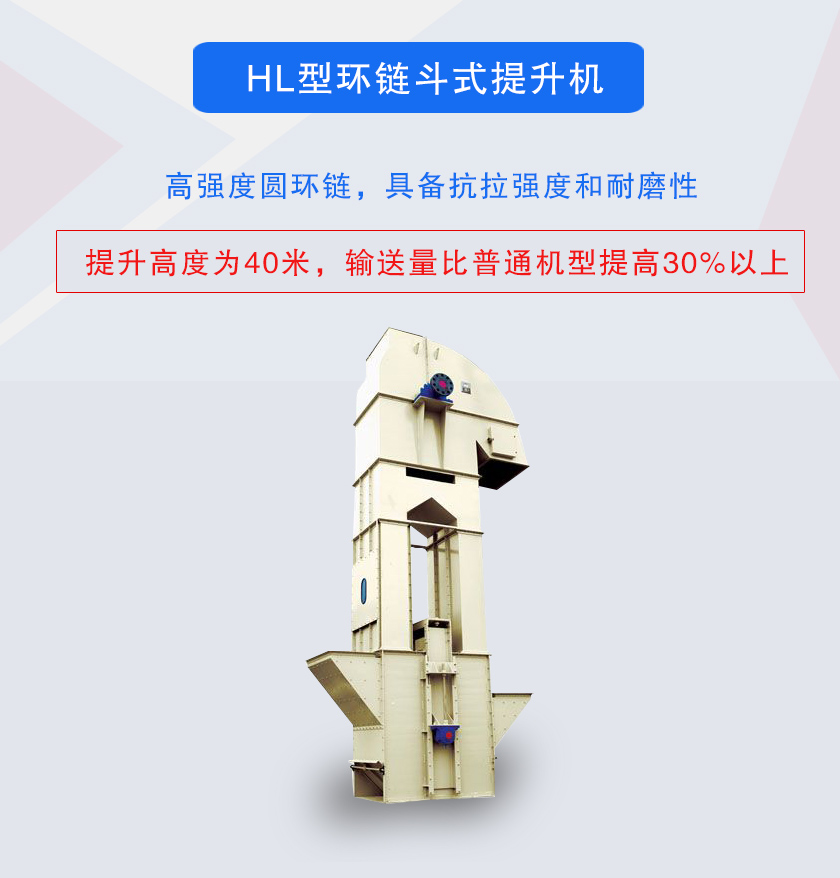

HL型環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀及小塊狀物料，物料溫度不超過250℃，輸送高達40米。環鏈斗式提升機采用掏取式裝料、混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部采用重力自動張建裝置，避免打滑和脫鏈。

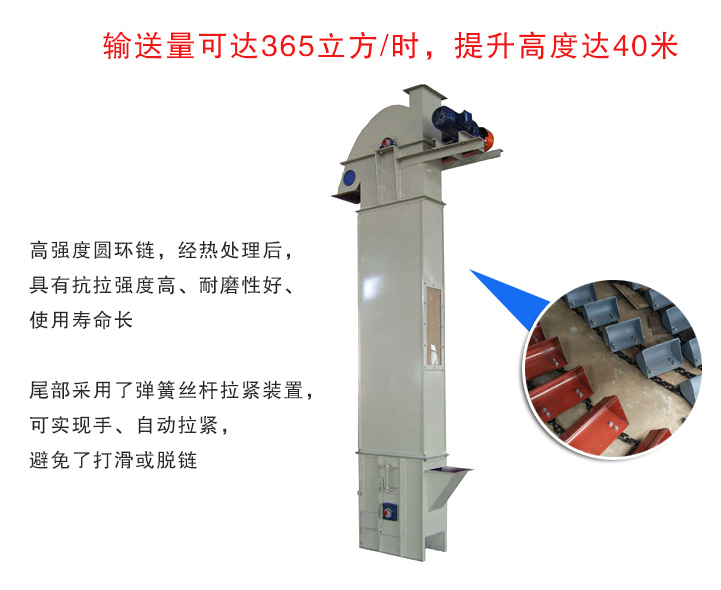

TH型環鏈斗式提升機高強度圓環鏈，具備抗拉強度和耐磨性

產品分類

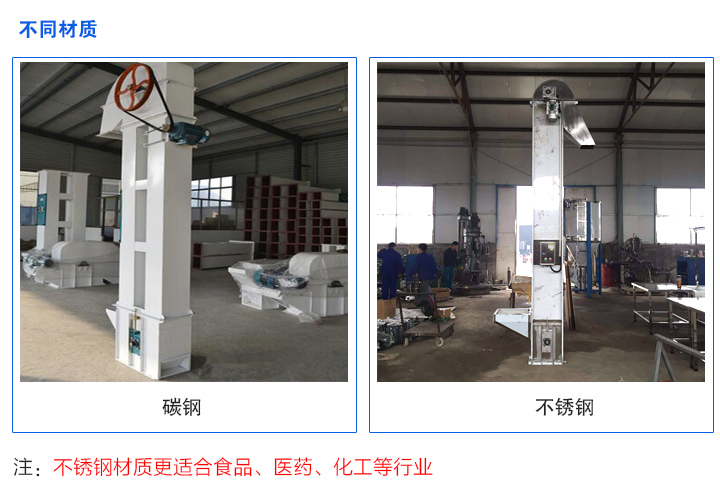

1、材質分類

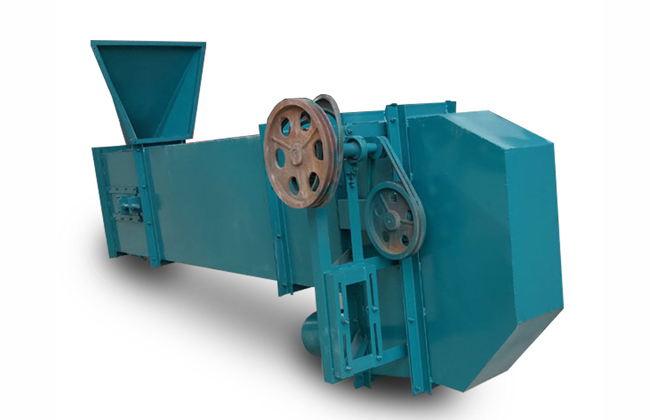

碳鋼：采用Q235碳鋼材質，適合對耐腐蝕要求和衛生要求不高的物料使用，成本較低。

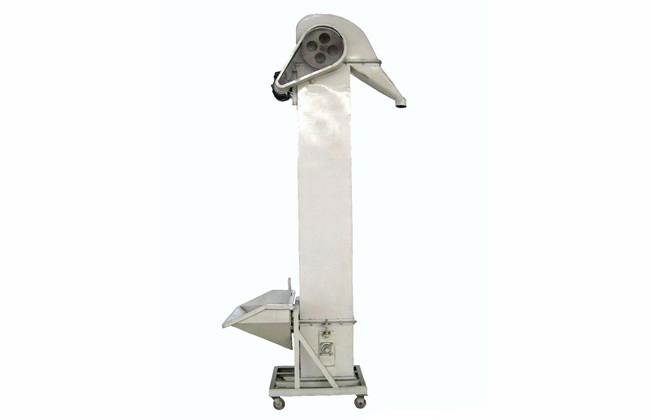

不銹鋼：采用SUS304/316不銹鋼材質，具有耐酸、堿、鹽等腐蝕，高溫下抗氧化、硫化、氯化、氟化、干凈衛生等特點。

不同材質

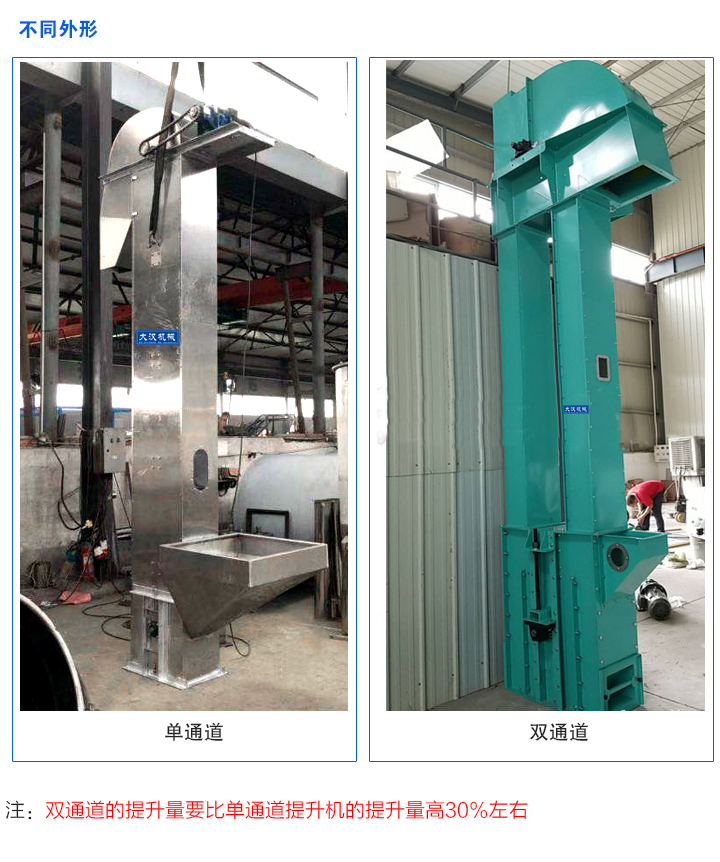

2、外形分類

單通道：中間一個箱體，單通道環鏈斗式提升機是料斗的上行和下行都是在一個機殼通道內。

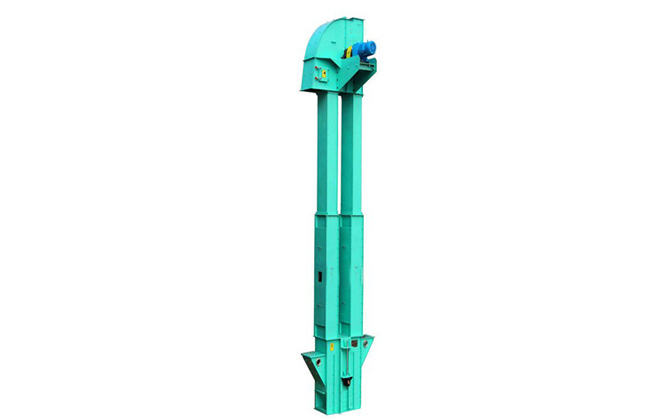

雙通道：中間兩個箱體，上升通道和下降通道分別獨立，不宜蕩料，提升效率高，提升量要比單通道垂直提升機提升量高30%左右。

不同外形

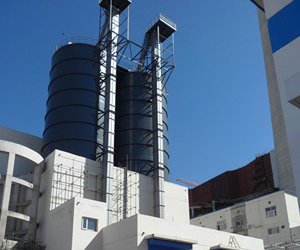

行業應用

水泥生產線熟料輸送
混凝土攪拌站粉料輸送
礦石礦粉裝罐上料
選礦廠碎礦石輸送

HL環鏈型斗式提升機是生產線中常用的斗式提升機設備，適用于輸送堆密度不大于1.5t/m3的物料的粉狀、粒狀、小塊狀的磨琢性較大的物料，如糧食、煤、水泥、碎礦石、化肥等，提升高度高達40米，物料的溫度不得超過250℃。

現場視頻

環鏈斗式提升機適用于各種散狀物料垂直提升，物料溫度≤250℃

產品特點

1、運行平穩、輸送效率高。

2、料斗形式多，可根據物料性質選用。

3、適應性強、安裝維修方便、使用壽命長。

4、整機體積小、轉速高、可確?？焖倬鶆蜉斔汀?/p>

細節與結構

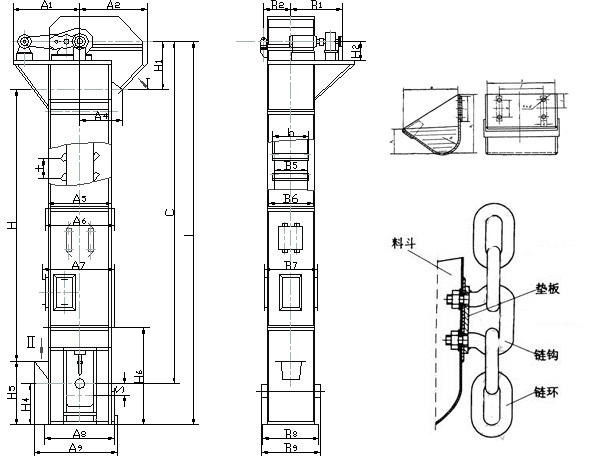

環鏈斗式提升機結構

HL型環鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料斗和專用圓環鏈條組成,鏈條抗拉強度高、耐磨性好。

驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有自動張緊裝置。

TH環鏈斗式提升機有兩種料斗

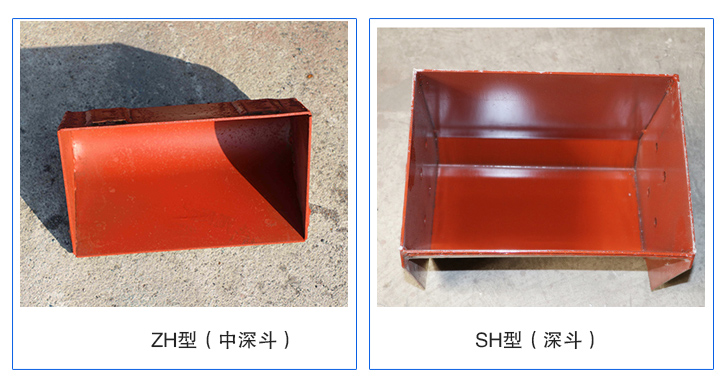

料斗分類

TH型斗式提升機 ——ZH型（中深斗）一般使用于輸送濕的、結塊、較難拋出的物料，如濕砂、型砂、化肥、堿粉等。

TH型斗式提升機 ——SH型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

工作原理

環鏈斗式提升機工作原理

我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用"掏取法"進行裝載，"離心投料法"卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用"掏取法"進行裝載，"離心投料法"卸料。HL型斗式提升機的牽引機構是兩根環形鏈條。

技術參數

項目
		HL300				HL400
		S制法		Q制法		S制法		Q制法
輸送能力，平方米/小時		28		16		47.2		30
料斗容量，升		5.2		4.4		10.5		10
斗距，毫米		500		500		600		600
運行部分（料斗牽引鏈條）公斤/米		24.8		24		29.2		28.3
牽引鏈條	型式	鍛造環形鏈
	圓鋼直徑（毫米）	18				18
	節距（毫米）	50				50
	破斷強度（公斤）	12800				12800
料斗運動速度（米/秒）		1.25				1.25
傳動鏈條軸轉數（轉/分）		37.5				37.5
輸送物料的散狀比重		H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦
0.8		59	6.35	64	4.36	30	7	33	6.3
1.0		52	7.55	60	5.12	27	7.6	30	7
1.25		41	8.7	49	5.3	23	8	26	7.6
1.6		31	9.7	39	5.3	18.5	8.4	22	8.2
2.0		24	9.7	29	5.35	15	8.6	18	8.4
傳動裝置制法		C1	C2	C3	C4	C1		C2
圓柱齒輪減速機	傳動裝置右裝	JZQ400—IV—3U				JZQ400—IV—3U
	傳動裝置左裝	JZQ400—IV—4Y				JZQ400—IV—4Y
電動機型號		Y132M2—6	Y160M—6		Y160L—6	Y160M—6		Y160L—6
傳動裝置功率（千瓦）		5.5	7.5	7.5	7.5	7.5		7.5
棘輪制動裝置（齒輪X模數）		6X18	6X18	8X15	8X15	6X18		8X15
傳動裝置重量（公斤）		628	702	870	885	902		917
物料的塊度(毫米)		25		35		45		55

型號	輸送量		料斗			傳動鏈輪轉速 r/min	牽引部件
	Zh m3/h	Sh m3/h	容積(L)		斗距 mm		環鏈規格	環鉤規格	載荷 KN
	Zh m3/h	Sh m3/h	Zh	Sh	斗距 mm		環鏈規格	環鉤規格	載荷 KN
TH160	8	10	1.2	1.9	355	65.8	Φ12×45-7	Φ12×40-M14	≥250
TH250	30	48	3	4.8	512	46.8	Φ18×64-7	Φ18×64-M14	≥320
TH315	37	58	3.7	5.8	512	42.5	Φ18×64-7	Φ18×64-M14	≥320
TH400	58	92	5.9	9.4	512	37.6	Φ18×64-7	Φ18×64-M14	≥320
TH500	81	129	9.3	15	688	35.8	Φ22×86-7	Φ22×86-M18	≥480
TH630	144	207	14.6	23.5	688	31.8	Φ22×86-7	Φ22×86-M18	≥480

說明：

1.訂貨時除注明型號外，必須提供提升高度數據。

2.深斗式料斗適用于干燥松散物料，淺斗式料斗適用于潮濕粘性物料。

客戶案例

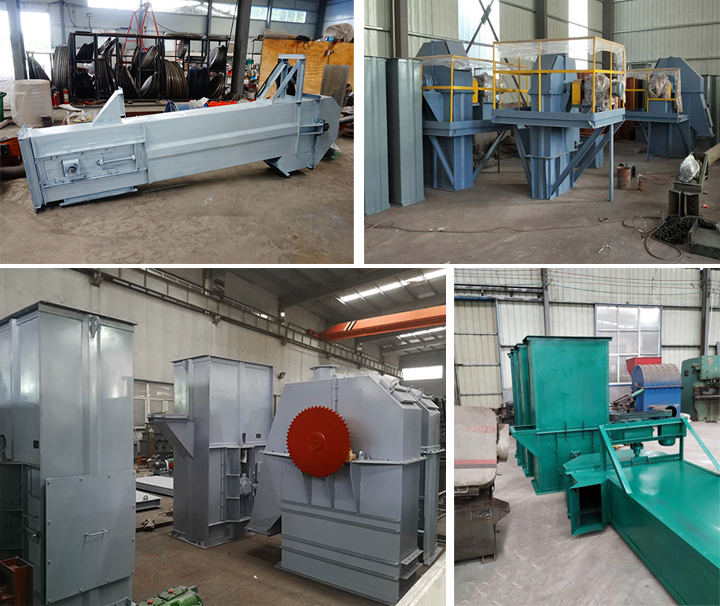

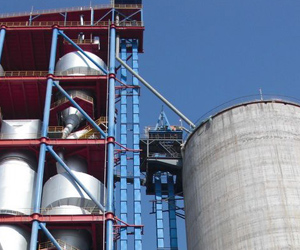

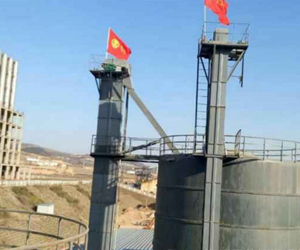

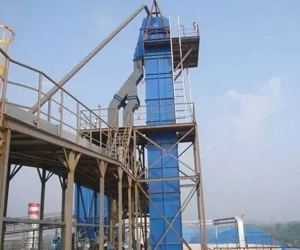

環鏈斗式提升機案例

采購指南

環鏈斗式提升機安裝說明書

您在采購環鏈斗式提升機時，請將您需要的規格、型號告知生產廠家銷售人員，他們會問提供詳細報價作為參考依據，如果您對本設備不是很了解時，可將提升物料顆粒度大小，有無粘度，含水大小與提升量和提升高度，使用工況與安裝環境告知我公司銷售或技術人員，他們會幫您選型一款符合現場使用要求的環鏈斗式提升機。
