產品介紹

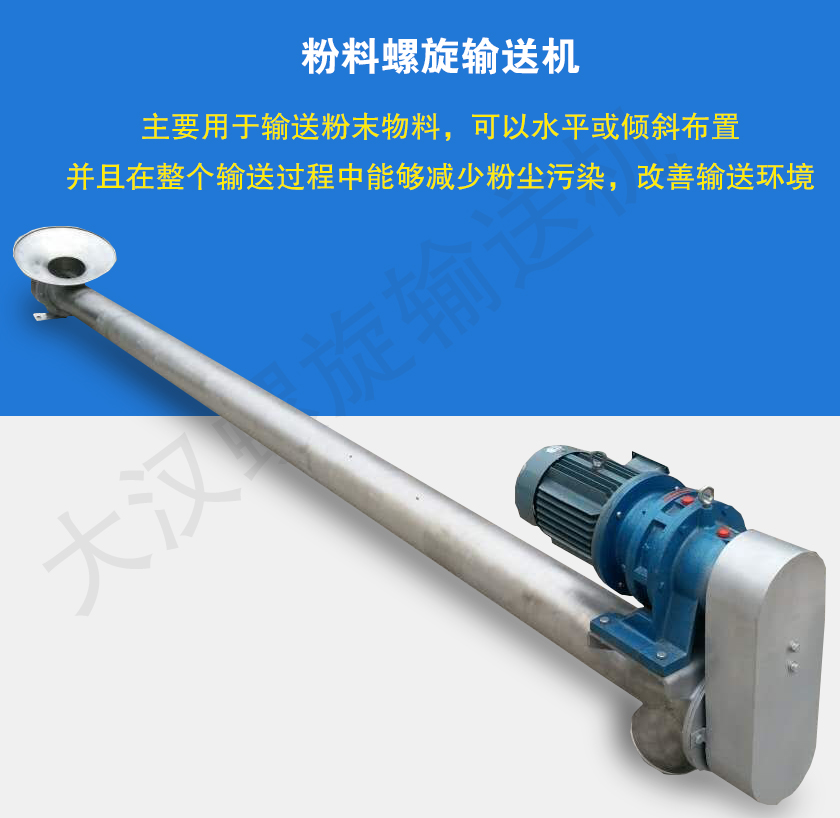

粉料螺旋輸送機主要用于輸送粉末物料，可以水平或傾斜布置，采用全封閉結構，配合密封圈能夠有效防止粉塵進入軸承室對輸送機造成損壞，并且在整個輸送過程中能夠減少粉塵污染，改善輸送環境。

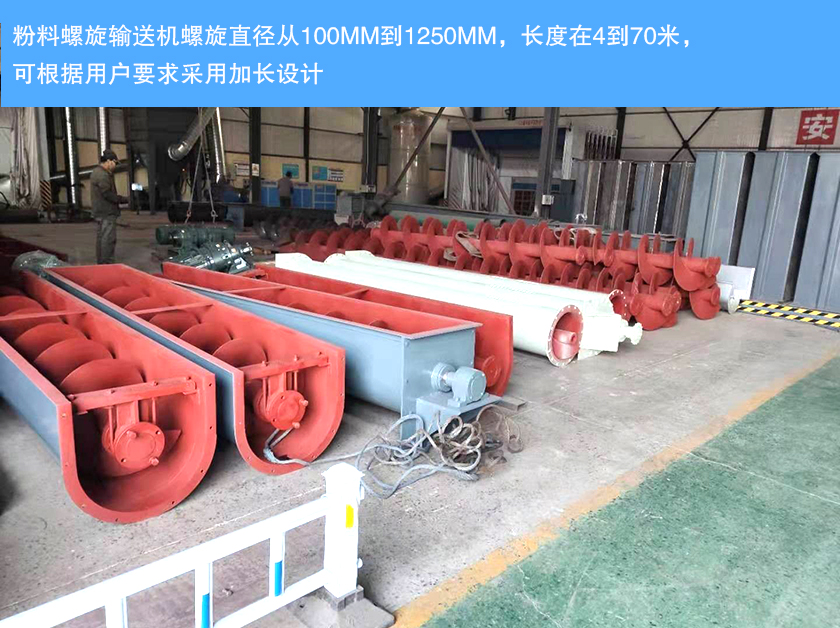

大漢粉料螺旋輸送機螺旋直徑從100mm到1250mm，長度可達70米，30米以下輸送選擇單端驅動，30米以上選擇雙端驅動，保證粉體在遠距離輸送中受到足夠的拉力。

粉料螺旋輸送機的3種輸送形式

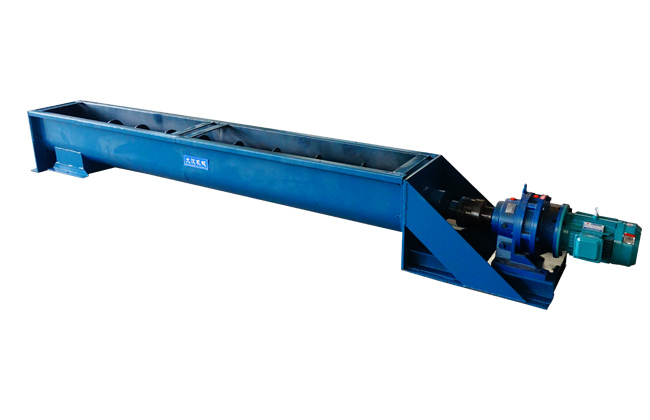

水平型粉料螺旋輸送機——最方便安裝、維修以及故障處理的形式用于水平方向輸送粉料，單臺輸送距離70米（注：30m以上的粉料螺旋輸送機需要使用雙端驅動），可多條輸送機連接使用。

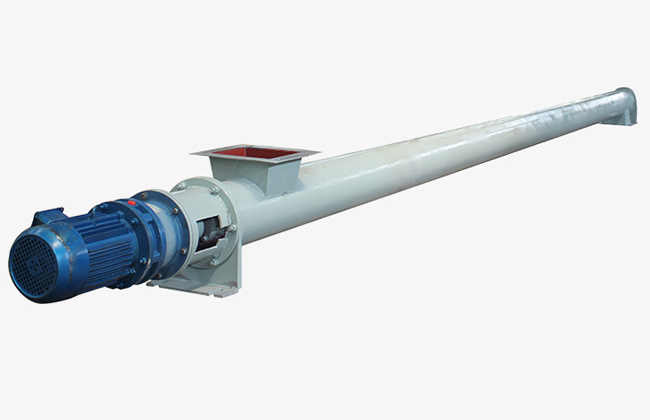

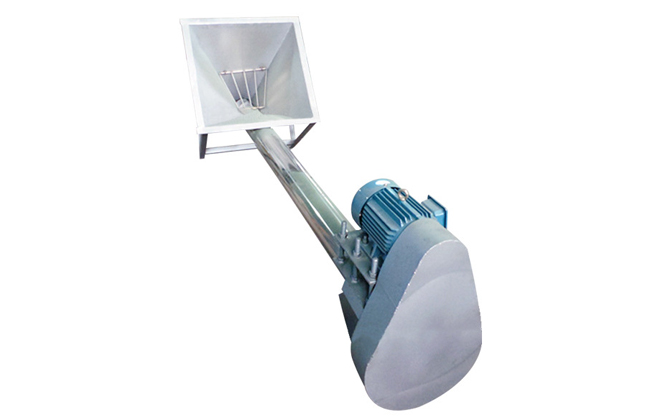

傾斜型粉料螺旋輸送機——有軸設計的傾斜粉料螺旋輸送機傾斜角度以45°以下最佳，（無軸設計不宜超過15℃），是實際應用中最常見的粉體輸送形式之一。

垂直型粉料螺旋輸送機——能夠?qū)⒎垠w提升輸送至8m的高度，空間占用小，上料量可觀，機器轉度高動力強。

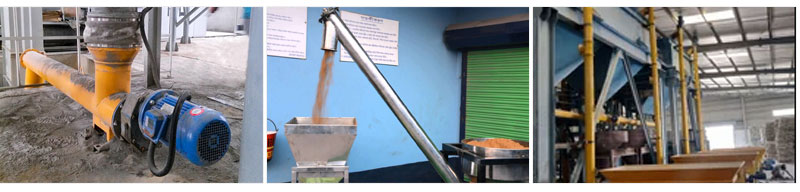

現場視頻

不銹鋼螺旋輸送機輸送面粉——304/316不銹鋼材質，干凈衛生，不易生銹，可確保物料免受服務

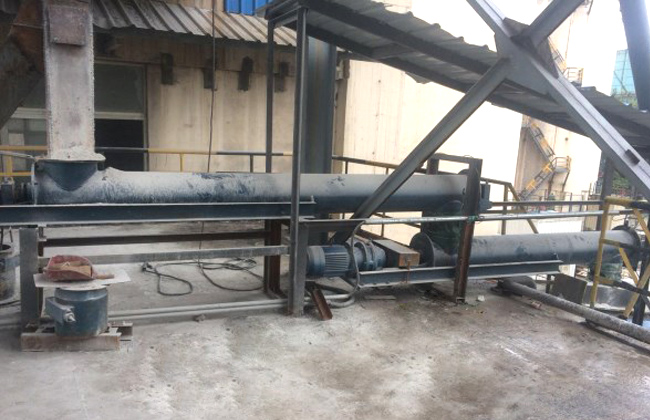

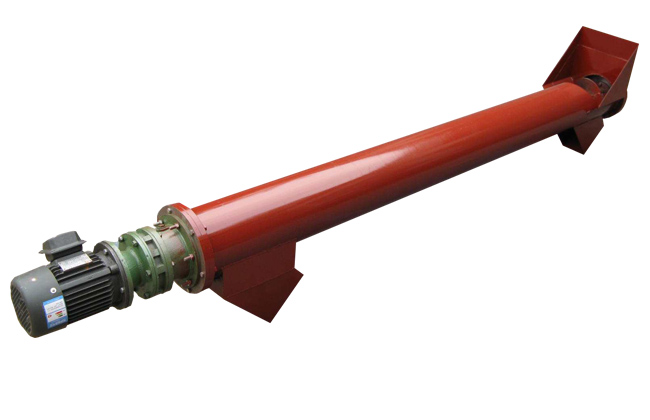

有軸螺旋輸送機輸送煤粉——可水平或傾斜輸送，出料端有清掃裝置，防止物料堵塞

突出優勢

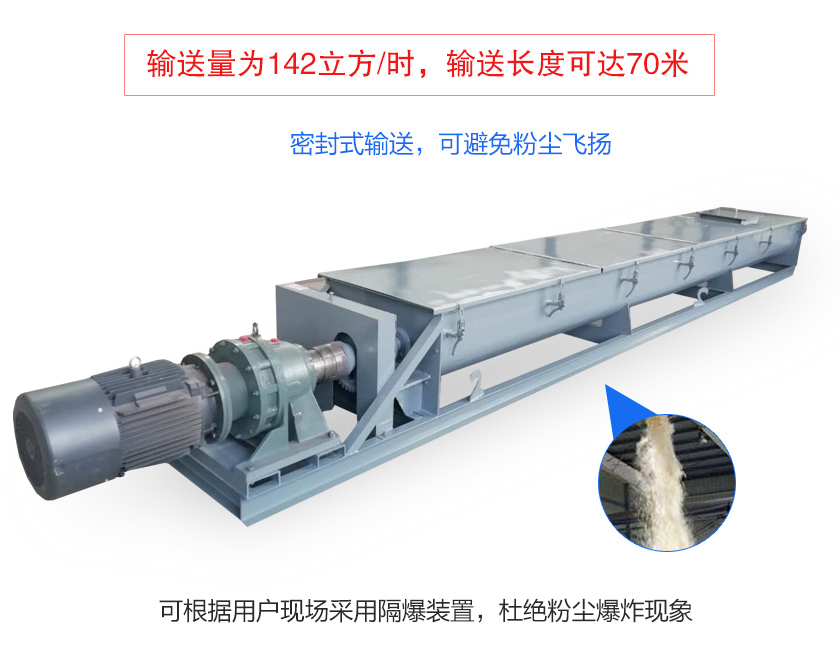

1、每小時輸送量可以達142立方，輸送長度可達70米。

2、全封閉設計，可有效降低粉塵對工作環境的污染。

3、出料口端設置有清掃裝置，可減少機殼內部殘余物，減少堵塞。

4、機構緊湊占用空間小，螺旋轉速高輸送量大，螺距采用變距設計，輸送更加流暢。

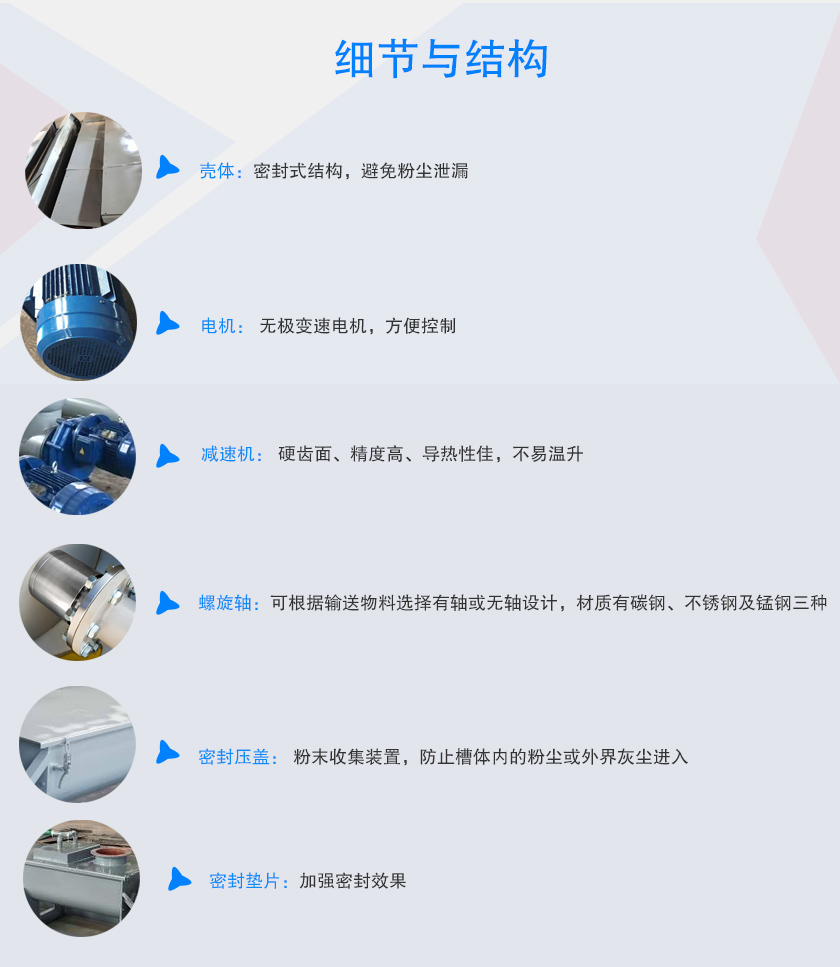

細節與結構

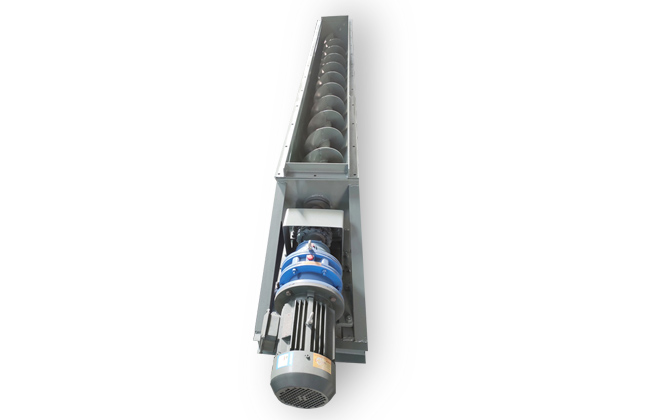

粉料螺旋輸送機主要由驅動裝置、螺旋、浮動連軸器、進料裝置、頭節、中間節、吊軸承、出料口等部分組成。

驅動裝置：由電機和減速機組成，依據減速機的裝配形式不同，分為左裝和右裝兩種。

螺旋：可根據輸送物料性質選擇煙缸、不銹鋼或錳鋼材質，還可分為有軸和無軸兩種葉片類型。

浮動聯軸器：有鑄鋼制造鑄造而成，并附有罩殼保證安全性，將動力傳遞給螺旋輸送機。

吊軸承：支承和聯接螺旋進行正常工作。

粉料螺旋輸送機可選設計

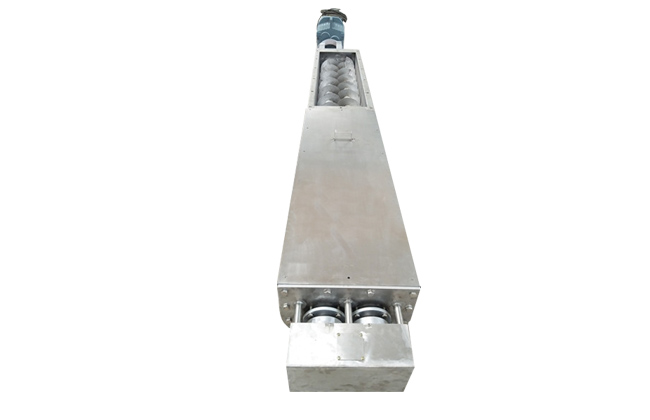

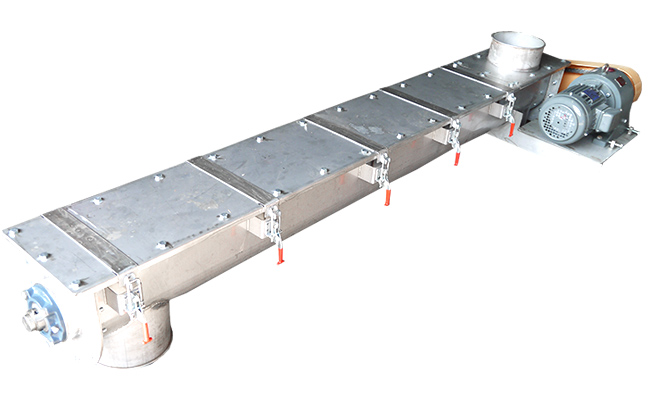

小傾角大輸送量：可選擇U型或雙軸粉料螺旋輸送機，輸送量提高1.5-2倍。

高溫或具有腐蝕性粉體：選擇不銹鋼粉體螺旋輸送機，可耐300℃高溫。

粉體需要配合進料、出料裝置實現多點喂料：可選擇多進出料口U型螺旋輸送機。

工作原理

粉料螺旋輸送機利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

應用范圍

粉料螺旋輸送機通常為密封式圓管設計，目的是避免流動性較強的粉體從縫隙中流散?？奢斔偷姆垠w類型廣泛——常溫、高溫、有特殊腐蝕性、氣味的粉體都可以使用粉體螺旋輸送機進行輸送，可用于化工廠、混凝土攪拌站、石料廠甚至食品加工廠等多種場合。

粉體螺旋輸送機還可以完成對糧食、化肥、煤炭等顆?；蚴切K狀物料的輸送。能夠搭配混合機、粉碎機、稱重設備使用。

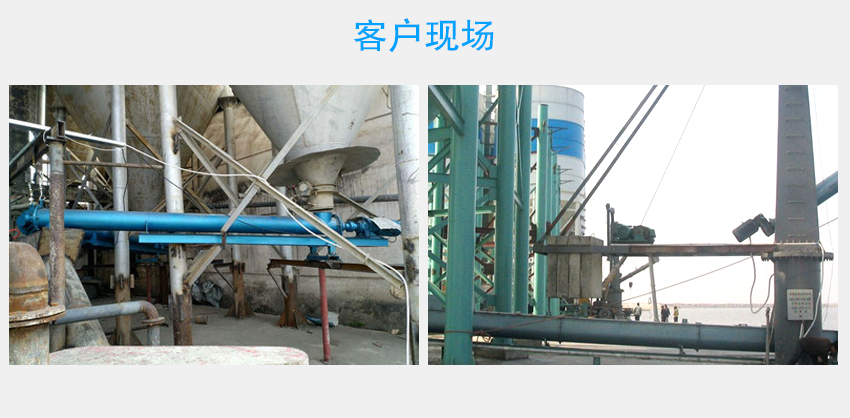

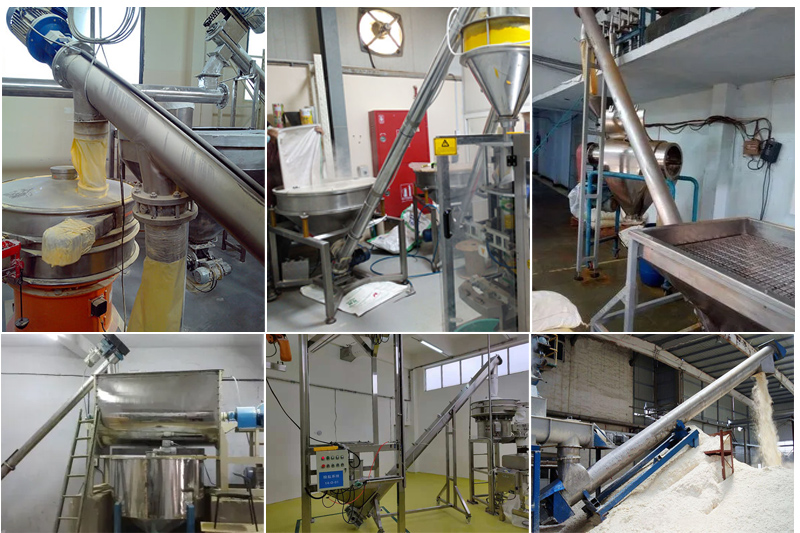

客戶案例
